原理

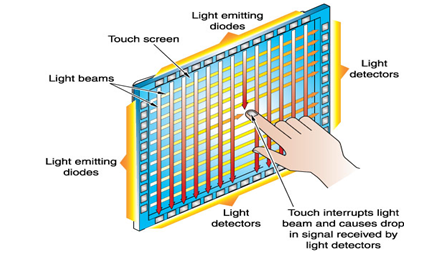

红外触摸屏工作原理是在紧贴屏幕前密布X、Y方向上的红外线矩阵，通过不停的扫描是否有红外线被物体阻挡检测并定位用户的触摸。如下图所示，触摸屏是在显示器的前面安装一个外框，外框里设计有电路板，从而在屏幕四边排布红外发射管和红外接收管，一一对应形成横竖交叉的红外线矩阵。每扫描完一圈，如果所有的红外对管通达，表示一切正常并未有触摸。当有触摸时，手指或其它物就会挡住经过该坐标位置的横竖红外线，X或Y轴触摸屏扫描时发现并确信有一条红外线受阻后，表示可能有触摸，同时立刻换到另一轴坐标再扫描，如果再发现另外一轴也有一条红外线受阻，表示发现触摸，经过计算判断出触摸点在屏幕的位置。
